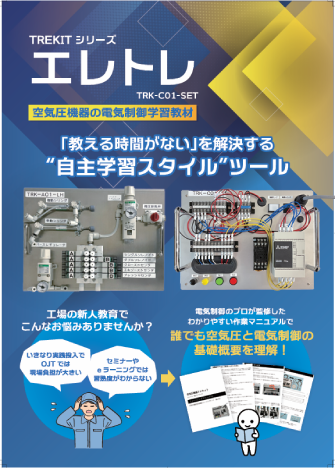

カタログ
ご購入・見積依頼

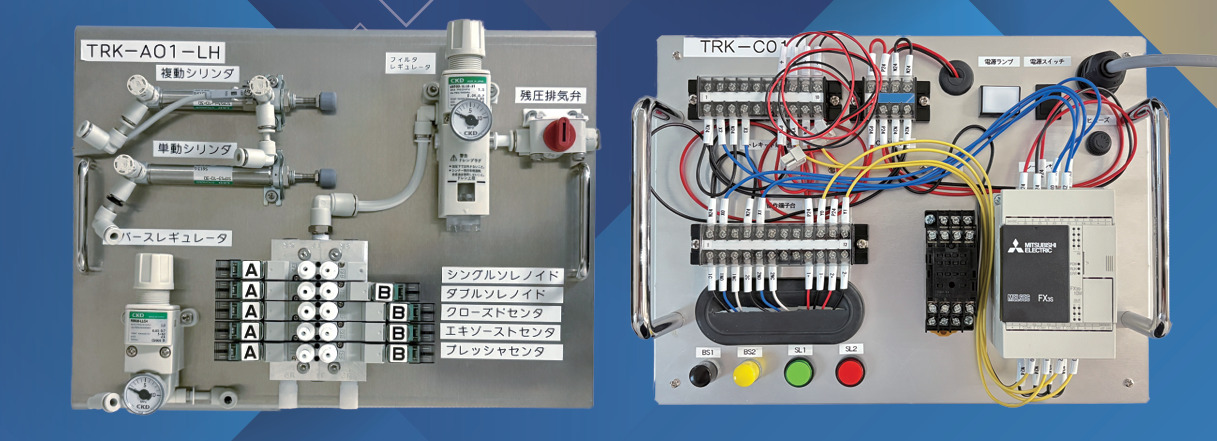

１．空気圧×電気制御を一度に習得できるオールインワン学習キット
空気圧機器と電気制御の基礎がまとめて学べるトレーニングセットです。空気圧用トレキット TRK-A01-LH をベースに、空気圧の仕組みと各種コンポーネントの役割を理解し、そのまま接続して電気制御の実習に発展できます。
空気圧機器の制御は、電気制御を学ぶ最初のステップとして最適。新人教育・未経験エンジニアでも、“なぜこの制御が必要なのか”を体感しながら応用可能な知識を身につけられます。
２．入門〜実践を網羅した充実カリキュラム（新人教育に最適）
空気圧と電気制御の両方を、基礎から順序立てて学べます。企業研修や技術者育成に必要な内容を一式カバーしています。
▶ 空気圧機器で学べる内容
- エアフィルタの役割
- 圧力調整（レギュレータの使い方）
- 残圧排気弁の役割と使用シーン
- 電磁弁の3ポート・5ポートの違い
- シングル/ダブルソレノイドの使い分け
- 3ポジション電磁弁の特徴と活用方法
- 単動・複動シリンダの違い
- シリンダスイッチの役割と調整方法
- スピードコントローラの役割と使い方
- リバースレギュレータの仕組み
- 真空吸着に必要な機器構成
- エアブローノズルの種類と効果
▶ 電気制御で学べる内容
- 端子台の使い方
- スイッチング電源の役割
- 表示灯の制御
- a接点/b接点の違い
- 自己保持回路
- シングルソレノイド制御
- ダブルソレノイド制御
- 3ポジション電磁弁の制御
- シリンダスイッチを利用した制御
- PLCの基礎知識
- PLCの電気配線
- PLCの起動方法
- ラダープログラム作成
- ビットデバイスの基礎
- 論理回路の考え方
- 補助リレー回路
- 優先回路
- タイマー回路
３．マニュアル付きで誰でも講師になれる
空気圧機器と電気制御の両方に専用のトレーニングマニュアルが付属。講師不在でも実習を進められる内容となっており、社内研修の準備時間を大幅に削減できます。教育担当者が経験者でなくても、新人が自走できる研修環境を構築できます。

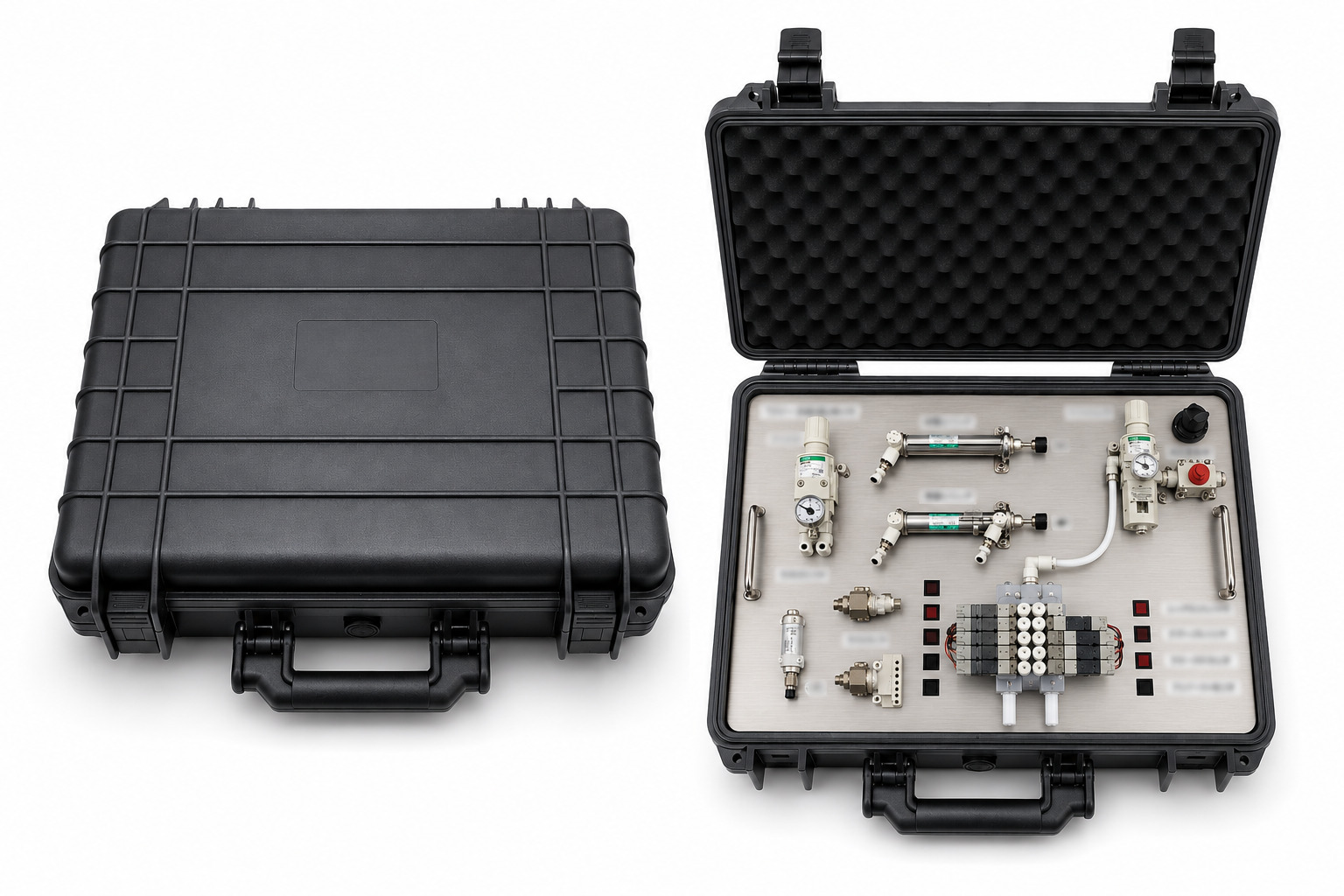

４．アタッシュケース収納で持ち運び・保管も安心
トレキットは専用アタッシュケースに収納でき、パーツが散らばらず、長期間の保管や持ち運びにも最適です。複数セットの管理が必要な教育機関・企業でも安心して運用できます。
| 型番 | TRK-C01-SET |
| 価格（税抜） | 348,000円 |
| テキスト添付 | エア機器用と電気制御用 一式 |
| サイズ（ケース含む） | 339×295×152 ×2ケース |
| 重量（ケース含む） | 約4kg ×２ケース |
| 電源電圧 | AC100V |
※本製品を使用するには圧縮空気が必要です。圧縮空気を作る設備がない場合は別途コンプレッサを用意してください。
※LHタイプの場合、シリンダスイッチの通電には別途DC電源やセンサチェッカーが必要です。
空気圧✕電気制御トレキットセットのご購入までの流れ、お見積りは以下の通りとなります。
- こちらのリンクよりお見積を依頼してください
- 販売店（多摩チヨダ）より数日以内に見積書が届きます
- ご購入の場合は販売店（多摩チヨダ）へ発注書を送付ください
- 製作開始→完成後に発送
※取引条件は個別にご相談となります。ご要望はお見積りご依頼時にお申し付けください。
